Z čeho je skutečně dřevostavba aneb Konstrukce dřevostaveb

Dřevostavba je ze dřeva. To ví přece každý. Moderní dřevostavby, které fungují jako úsporné rodinné bydlení stavíme s pomocí certifikovaného systému, který musí splňovat mnoho pravidel. Dřevo hraje primární roli, ale samotné nestačí. Potřebujete izolaci, parozábrany, dřevotřískové konstrukce a tak dále, a tak dále.

Dnes se podíváte, z čeho je složen stavební systém dřevostaveb u nás v Simply Invest.
Projděte si to třísku po třísce, prvek po prvku...

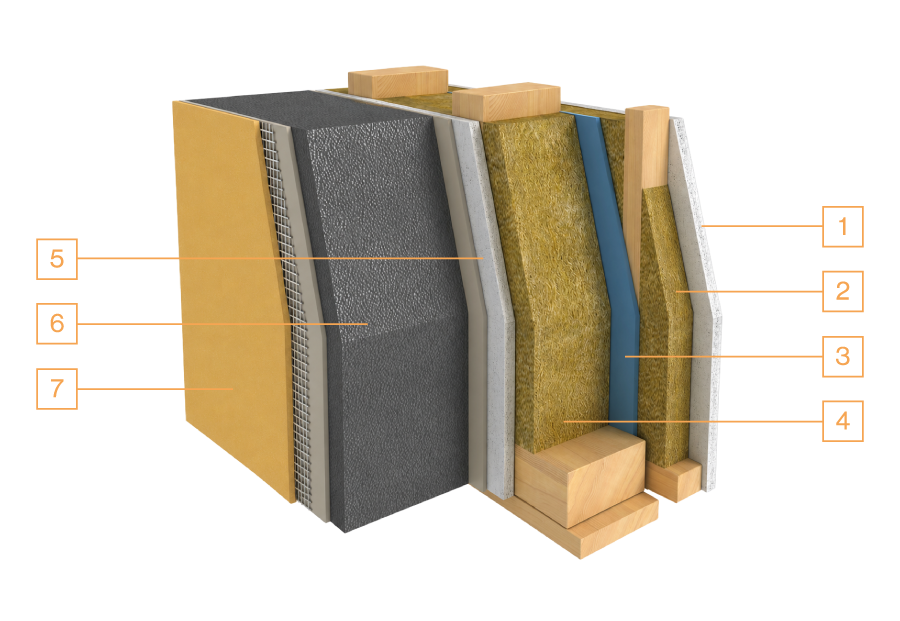

Schéma obvodové stěny s izolační předstěnou

  1. Fermacell - sádrovláknitá deska 15 mm
  2. Hranol 60x40 mm, 40 mm skelná izolace (ISOVER PIANO)
  3. Folie parozábrana
  4. Hranol 60x120 mm, 120 mm minerální izolace (ISOVER Akustik TP3)
  5. Fermacell - sádrovláknitá deska 15 mm
  6. 150 mm fasádní polystyren grafitový (šedý)
  7. 7 mm malta, síťovina, omítka
  • Tloušťka celkem 347 mm
  • Součinitel prostupu tepla U = 0,120 W/m².K

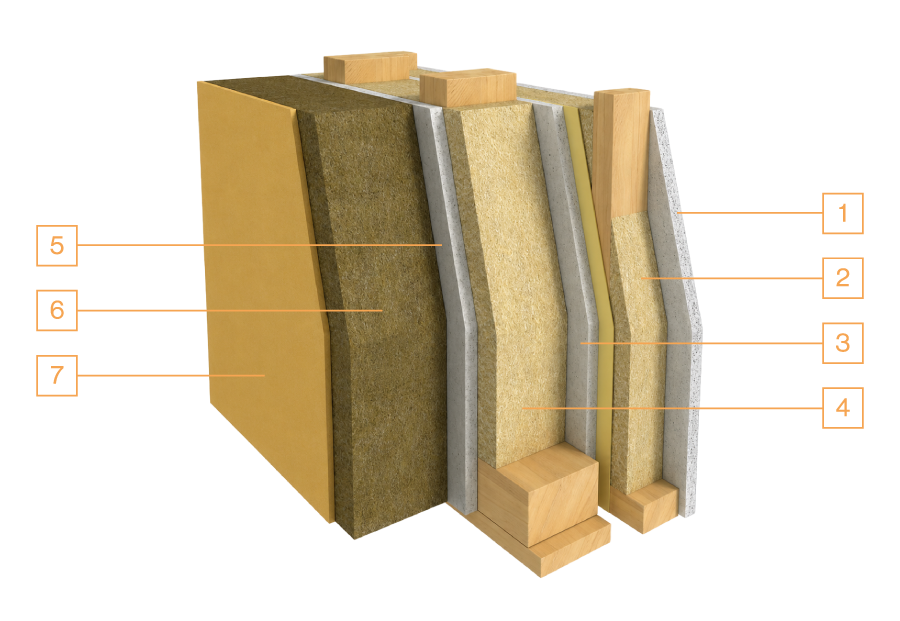

Schéma difúzně otevřené obvodové stěny

  1. Fermacell - sádrovláknitá deska 15 mm
  2. Montážní předstěna s tepelnou izolací z minerální vlny (ISOVER Domo) 40 mm
  3. Fermacell Vapor - sádrovláknitá deska s parobrzdou 13 mm
  4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Akustik TP3) 120 mm
  5. Fermacell - sádrovláknitá deska 15 mm
  6. Tepelná izolace z minerálné vlny ROCKWOOL FrontRock MAX E 2 x 80 mm
  7. Difúzně otevřený fasádní systém 7 mm
  • Tloušťka celkem 370 mm
  • Součinitel prostupu tepla U = 0,131 W/m².K

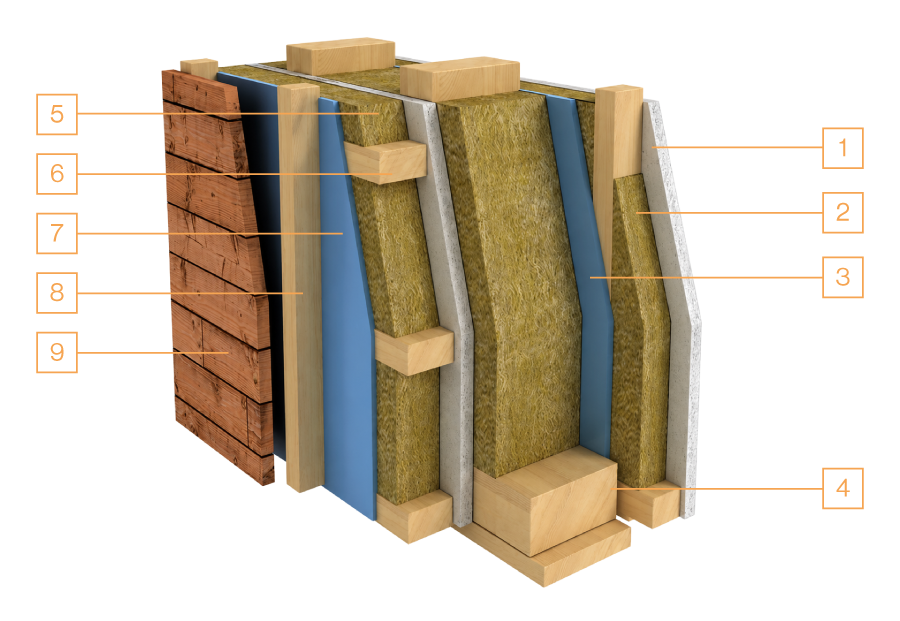

Schéma stěny s dřevěným obkladem

  1. Fermacell - sádrovláknitá deska 15 mm
  2. Dřevěný rošt, tepelná izolace 40 mm
  3. Parozábrana
  4. Nosný rám s tepelnou izolací z minerální vlny (ISOVER Akustik TP3) 120 mm
  5. Fermacell - sádrovláknitá deska 15 mm
  6. Dřevěný rošt, tepelná izolace 60 mm
  7. Difúzní fólie
  8. Dřevěný rošt, provětrávaná mezera
  9. Vnější dřevěné obložení
  • Součinitel prostupu tepla U = 0,21 W/m².K

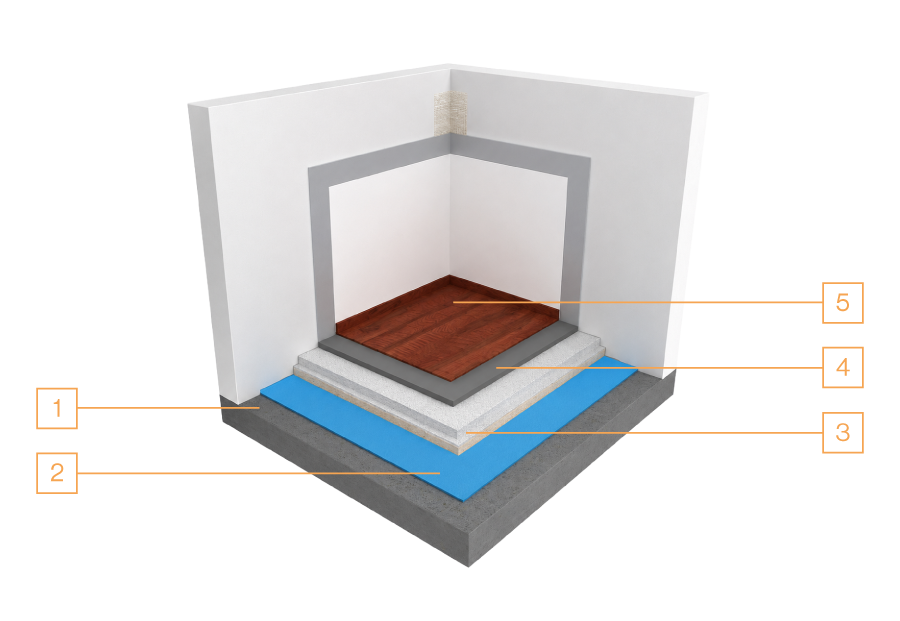

Schéma podlahové konstrukce

  1. Železobetonová deska
  2. PE fólie
  3. Podlahový polystyren 2 x 50 mm
  4. Betonová podlaha
  5. Podlahová krytina

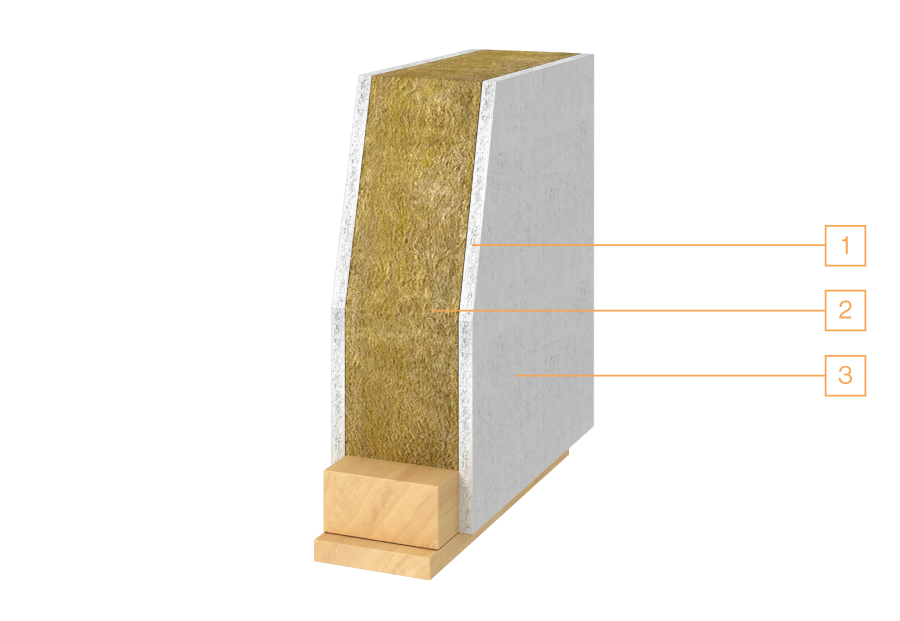

Schéma vnitřní nosné stěny

  1. Fermacell - sádrovláknitá deska 15 mm
  2. Dřevěný rám (vyplněn tepelnou izolací) 120 mm
  3. Fermacell - sádrovláknitá deska 15 mm
  • Tloušťka celkem 150 mm

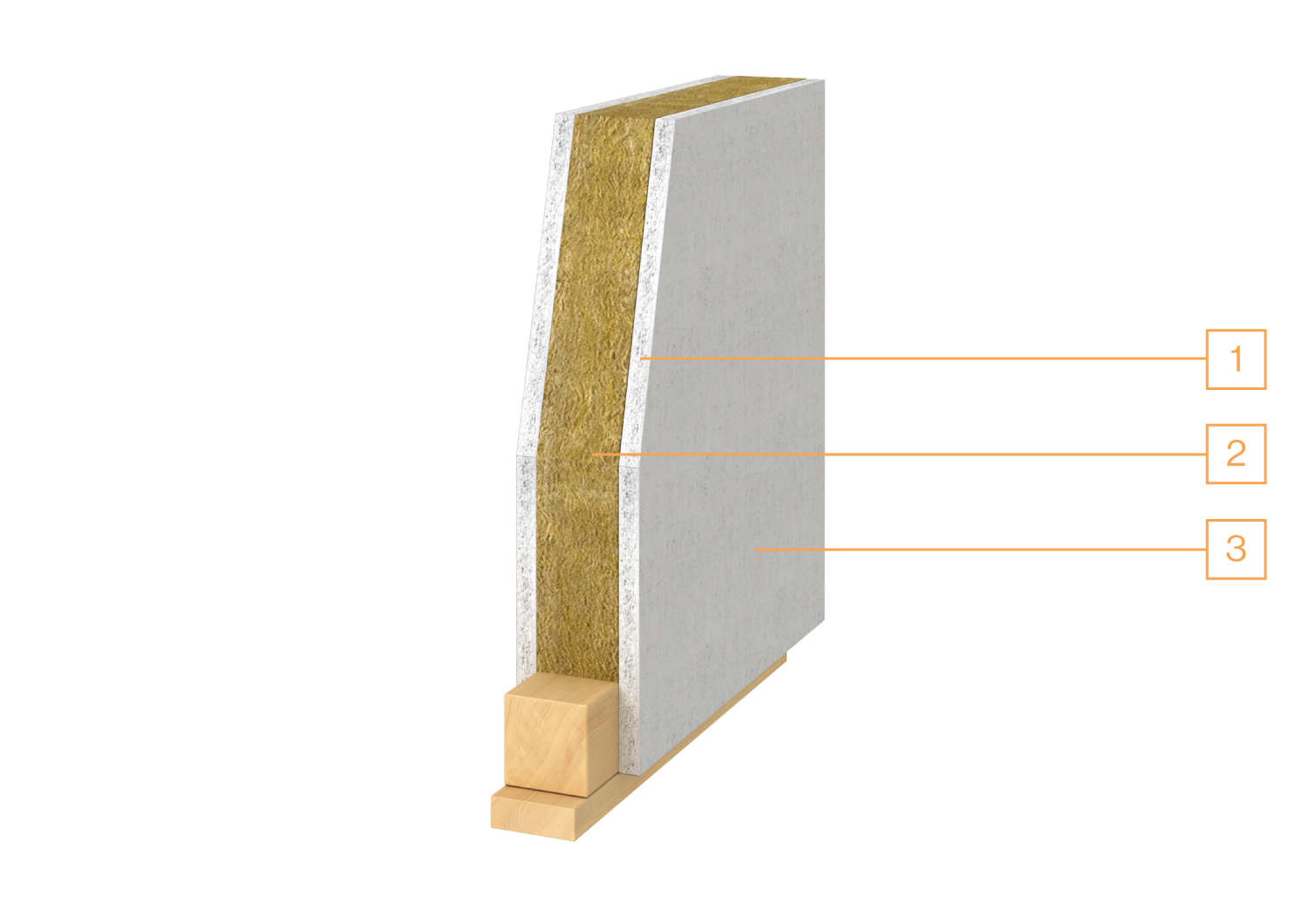

Schéma vnitřní dělící příčky

  1. Fermacell - sádrovláknitá deska 15 mm
  2. Dřevěný rám (vyplněn tepelnou izolací) 60 mm
  3. Fermacell - sádrovláknitá deska 15 mm
  • Tloušťka celkem 90 mm

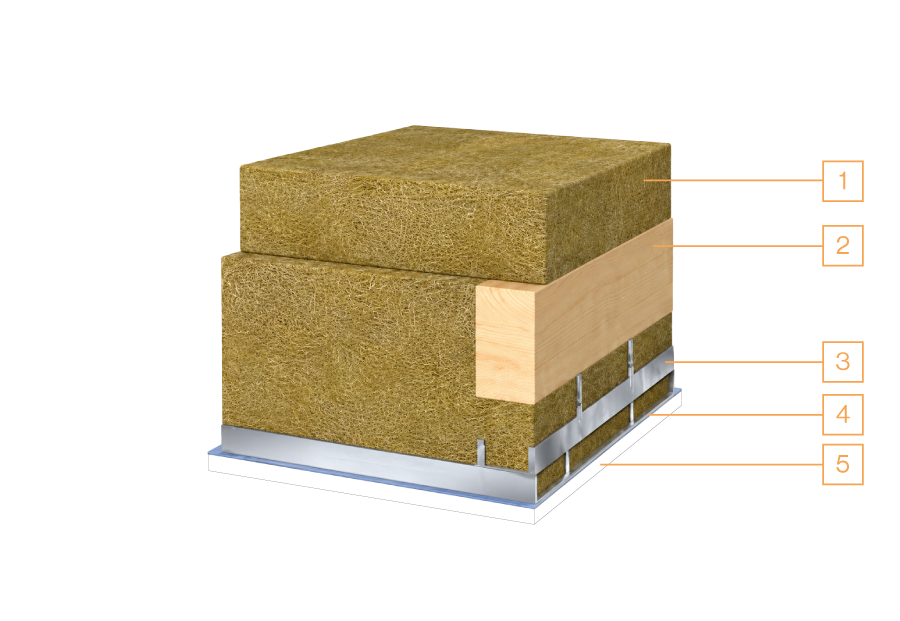

Schéma stropu pro bungalov

  1. Foukaná minerální izolace 280 mm
  2. Vazníky
  3. Konstrukce zavěšeného stropu
  4. Parozábrana
  5. SDK deska 12,5 mm
  • Tloušťka celkem 332 mm
  • Součinitel prostupu tepla U = 0,140 W/m².K

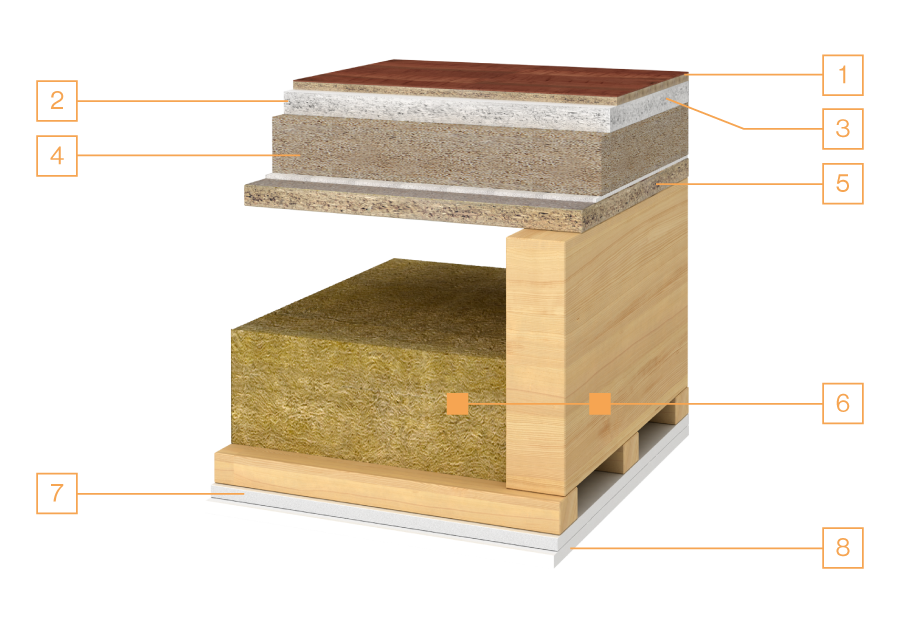

Schéma stropu nad přízemím u patrových domů

  1. Podlahová krytina 15 mm
  2. Betonový potěr 50 mm
  3. PE folie
  4. Podlahový polystyren 60 mm
  5. Dřevotříska 22 mm
  6. Stropní nosník 60x240 mm; vzduchová mezera 120 mm; tepelná izolace 120 mm
  7. Rošt z latí 30 mm
  8. Sádrokarton 2x 12,5 mm
  • Tloušťka celkem 442 mm

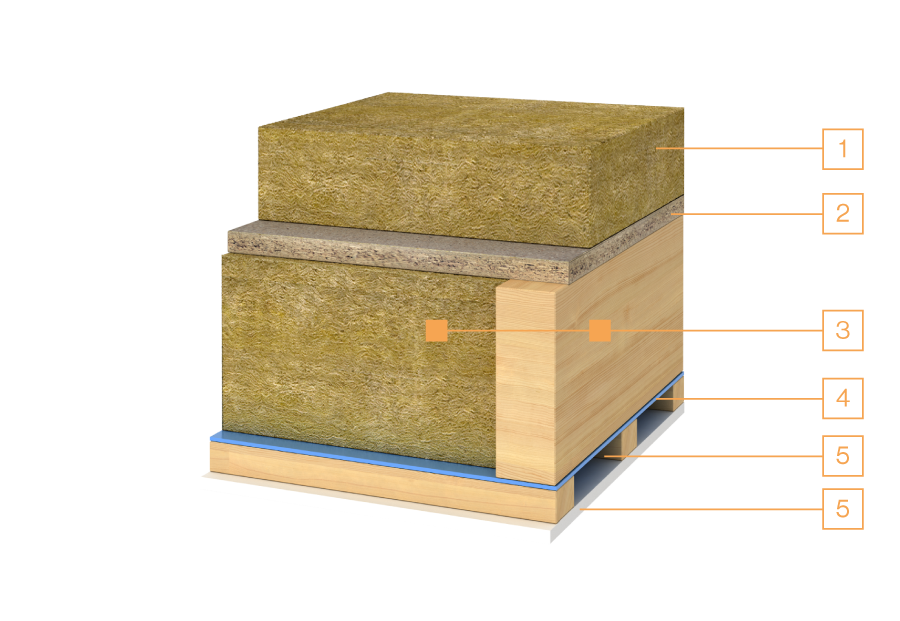

Schéma stropu nad podkrovím u patrových domů

  1. Tepelná izolace 100 mm
  2. Dřevotříska 22 mm
  3. Stropní nosník 60x180 mm (vyplněn tepelnou izolací 180 mm)
  4. Parozábrana
  5. Rošt z latí 30 mm
  6. Sádrokarton 15 mm
  • Tloušťka celkem 347 mm
  • Součinitel prostupu tepla U = 0,14 W/m².K

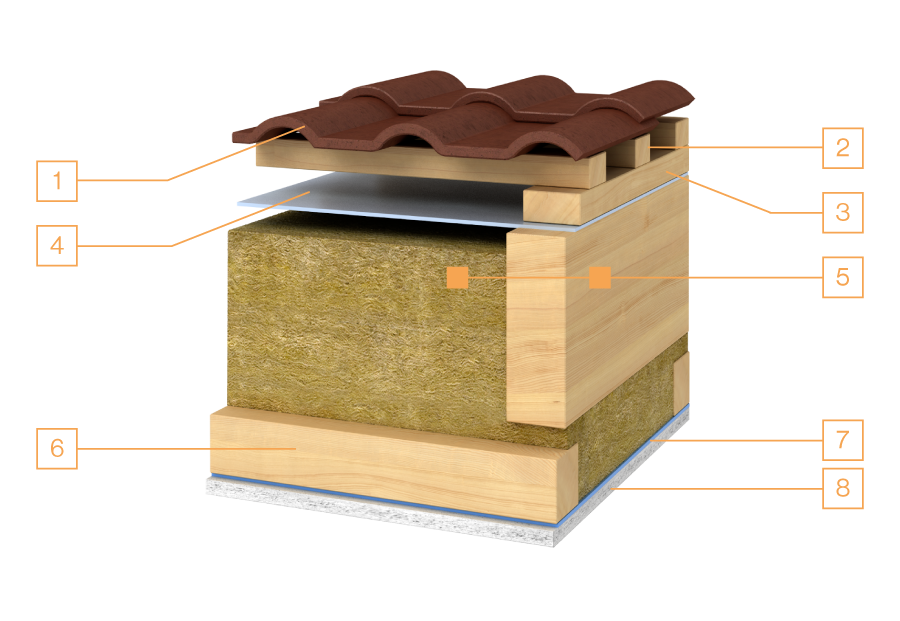

Schéma střešní konstrukce

  1. Střešní krytina
  2. Střešní latě 33 mm
  3. Kontralatě 33 mm
  4. Difusní folie (kontaktní)
  5. Krokev 60x240 mm  (vyplněno tepelnou izolací 300 mm)
  6. Laťování 30x60 mm
  7. Parozábrana
  8. Sádrokarton 12,5 mm
  • Tloušťka celkem 446 mm
  • Součinitel prostupu tepla U = 0,100 W/m².K

Certifikace našeho stavebního systému ručí za to, že jsou splněny veškeré požadavky v následujících oblastech:

  • Požární odolnost
  • Akustické vlastnosti
  • Mechanická odolnost a stabilita
  • Tepelná ochrana
  • Hygienické předpisy

Podívejte se na zkušenosti s naším svatebním systémem a přidejte se k zástupu našich spokojených klientů.
